Hordozható Kábelköteg Krimpelési Keresztmetszet Analizátor WPM-SES

Garantálja a kiváló krimpelési minőséget az ergonomikus és nagy sebességű krimpelési keresztmetszet-elemző rendszerrel

Bevezetés:

Ban A mai gyártási környezetben a kábelköteg-krimpelés megbízhatósága kapcsolatok létfontosságúak számtalan Termékek. Bemutatjuk a fejlett krimpelési keresztmetszet-elemző rendszert, átfogó és felhasználóbarát megoldás, amelynek célja, hogy gyors és precíz minőségellenőrzéssel. Ez a rendszer hatékony minta-előkészítésre, nagy felbontású képalkotásra tervezve, és pontos elemzés, amely kritikus betekintést nyújt a krimpelés minőségébe és a kábelkötegek hosszú távú integritásának biztosítása. Tól autóipar és repülőgépipar az elektronikáig és azon túl, ez a rendszer az Ön Alapvető eszköz a krimpelés legmagasabb színvonalának fenntartásához Befejezési kiválóság.

Főbb jellemzők és előnyök: Sebesség, pontosság és felhasználóközpontú kialakítás

Ez A krimpelhető keresztmetszet-elemző rendszer egy aprólékosan megtervezett megoldás, amely ötvözi a fejlett technológiát a praktikus tervezéssel, A minőség-ellenőrzés egyszerűsítésére tervezett funkciók széles skáláját kínálja Folyamat és páratlan pontosság:

• Integrált vágás és csiszolás a gyors minta-előkészítéshez: A rendszer középpontjában egy integrált vágó- és csiszolómodul áll. Ez a fejlett egység mindkét kulcsfontosságú minta-előkészítési lépést elvégzi egy egyszeri, zökkenőmentes működés, jelentősen felgyorsítva a munkafolyamatot és egyenletes, jó minőségű keresztmetszetek biztosítása. Ez az integrált a kézi anyagmozgatást és a lehetséges hibákat minimalizálja, ami több megbízható elemzés.

• Nagy sebességű elemzés: 5 perc alatt eredmény: A gyártásban az idő a legfontosabb. Ezt a rendszert gyors átvitelre tervezték, és képes egyetlen terminál keresztmetszetének teljes feldolgozását és elemzését 5 percen belül elvégezni. Ez a kivételes sebesség drámaian javítja a minőségellenőrzési folyamat, gyorsabb visszajelzés, gyorsabb kiadás felbontás és megnövekedett termelési kapacitás.

• Ergonomikus és moduláris kialakítás a felhasználó kényelme érdekében: A kezelő kényelme és a könnyű használat kulcsfontosságú szempontok a rendszer tervezésénél. Az ergonomikus kialakítás minimálisra csökkenti a felhasználó fáradtságát, míg a moduláris kombináció lehetővé teszi az alkatrészek könnyű elérését és karbantartását. Ez a felhasználóközpontú megközelítés gördülékenyebb és hatékonyabb munkafolyamatot biztosít, és csökkenti a a kezelő képzési ideje.

• Japánból importált nagyfelbontású képgyűjtő rendszer a páratlan tisztaságért: Tapasztalja meg a kivételes képminőséget a Japánba importált nagyfelbontású képgyűjtő rendszerrel. Ez a rendszer éles, részletes keresztmetszeti képeket készít, lehetővé téve a legbonyolultabb krimpelés pontos mérése és elemzése is Struktúrák. A kiváló képtisztaság lehetővé teszi a kritikus krimpelési paraméterek, megbízható minőségértékelést biztosítva.

• Nagy teljesítményű mikroszkóp 3D képalkotási képességekkel: A rendszer nagy teljesítményű mikroszkópot tartalmaz , amely nemcsak ultranagy felbontású képalkotást biztosít, hanem függőleges háromdimenziós térbeli képeket is készít. Ez a fejlett képesség erős sztereoszkópikus érzékelést és tiszta képalkotást biztosít széles látómezővel. Ez a 3D-s perspektíva javítja a krimpelhető szerkezetek vizuális elemzését, lehetővé teszi a krimpelés minőségének átfogóbb megértését.

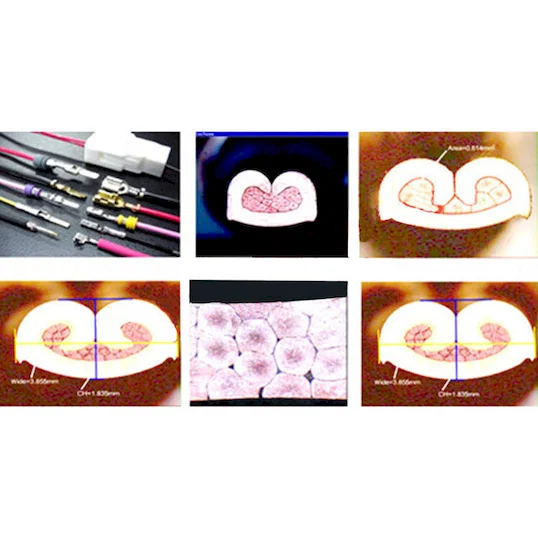

• Pontos mérés és területszámítás speciális szoftverrel: A speciális szoftverrel felszerelt rendszer lehetővé teszi a hossz és a terület egyszerű és helyes mérését. Az intuitív szoftveres felület lehetővé teszi a pontos kvantitatív krimpelési paraméterek elemzése, objektív adatok biztosítása a minőség érdekében értékelés és folyamatoptimalizálás. Ez a pontos mérés A képesség biztosítja a következetes és megbízható minőség-ellenőrzést.

• Robusztus vezérlőrendszer japán Mitsubishi PLC-vel: A rendszer automatizálásának és vezérlésének középpontjában egy megbízható japán Mitsubishi PLC vezérlő (SBL) áll. Ez az iparágvezető vezérlő biztosítja a stabil és precíz működést valamennyi rendszermodul általános pontosságához és az elemzési folyamat megbízhatósága.

• Széles modulvágási tartomány és állítható sebesség a sokoldalúság érdekében: A rendszer 0,13 és 6,00 mm2 modulvágási tartományt kínál, és a kábelkötegek gyártásában általánosan használt huzalméretek széles skáláját tartalmazza. Ezenkívül az importált német motorok által hajtott állítható forgási és őrlési sebességek (2800 fordulat / perc) lehetővé teszik az optimalizált minta-előkészítést különböző anyagokhoz és termináltípusokhoz. A 2 mm/sec vágási sebesség biztosítja a hatékony mintafeldolgozást.

• Németországba importált precíziós vágókorong a tiszta és tartós vágásokhoz: A vágómodul Németországból importált, kiváló minőségű vágókorongot (belső átmérő 21,7 mm, OD 105 mm, vastagság 0,5 mm) használ. Ez a finom és tartós penge tiszta, precíz vágást biztosít, minimalizálja a deformációt és a terminál keresztmetszetének integritásának megőrzése a pontos analízis.

• Precíz Z-tengely hangolás és X-tengely eltolás az optimalizált mintapozicionálás érdekében: Finomhangolja a mintapozicionálást a Z tengely 0,00 és 5,00 mm közötti enyhén hangolási tartományával és a japán Panasonic szervomotor által vezérelt X-tengely eltolással. Ezek a precíz beállítások biztosítják az optimális mintaigazítást mindkét vágás/csiszolás és képalkotás, hozzájárulva a következetes és pontos Eredmények.

• Eclipse részleges elektrolízis a felület tisztaságának javítása érdekében: A kihívást jelentő minták esetén a rendszer magában foglalja az eclipse részleges elektrolízist, amely akár 6 mm2 terület feldolgozására is képes, 5-30 másodperces állítható elektrolízisidővel. Ez a funkció javítja a keresztmetszet felületi tisztaságát, javítja a képminőséget és az analitikai pontosságot.

• Sokoldalú nagyítási és megfigyelési tartomány: Az optikai rendszer a nagyítási lehetőségek széles skáláját kínálja (0,75x-től 5,0x-ig, 0,5-ös beragadt pozícióváltási technológiával mind az erősítéshez, mind a fogosztáshoz), lehetővé téve a krimpelési jellemzők részletes megfigyelését különböző skálákon. A megfigyelési tartomány 1,2 és 8,2 mm között mozog (X tengely irányában), így átfogó képet nyújt a krimpelés keresztmetszetéről.

• Állítható ultrafényes LED-es megvilágítás és XYZ mobilplatform: Érjen el optimális megtekintési körülményeket egy ultrafényes fehér LED-es fényforrással, fokozatmentesen szabályozható intenzitással. Az integrált XYZ tengelyű mobil platform finomhangolással (+/- 6 mm) lehetővé teszi a keresztmetszet különböző területeinek pontos pozicionálását és vizsgálatát három dimenzióban.

• Átfogó elemző szoftver és adatrögzítés: A rendszer a Section-ms szoftverrel van csomagolva, és egy japán ipari HD videorendszert használ 3 megapixeles kamerával és USB 2.0 csatlakozással a képrögzítéshez és -elemzéshez. Ez az integrált szoftvercsomag számos mérőeszközt kínál, beleértve a kompressziós arányok továbbfejlesztett mérőeszközeit, amelyek olyan igényes iparágakban való használatra tanúsítottak, mint az autóipar, a háztartási gépek és az informatika.

Műszaki adatok:

Mire használják a WPM-SES hordozható préselt keresztmetszet analizátort?

A WPM-SES egy nagy sebességű, hordozható analizátor, amelyet a vezeték-köteg és kábelgyártásban történő pontos préselt keresztmetszet elemzésre terveztek. Minőségellenőrzésre használják a préselt méretek mérésére és ellenőrzésére, biztosítva az elektromos megbízhatóságot és mechanikai szilárdságot a 0,13-tól 6,00 mm²-ig terjedő vezetékek termináljaiban.

Mik a WPM-SES analizátor fő műszaki jellemzői?

A WPM-SES egy nagy teljesítményű Mitsubishi PLC-vel rendelkezik a megbízható vezérlésért, precíziós német motorokkal az egyenletes működésért, 10x-es optikai műszerrel a részletes vizsgálathoz, és 2800 ford./perc vágási sebességgel a gyors, tiszta minta-előkészítéshez. Ez a kombináció biztosítja a préselt magasság, szélesség és keresztmetszeti terület pontos, ismételhető elemzését.

Hogyan javítja a WPM-SES a vezeték-köteg minőségellenőrzését?

A gyors, helyszíni keresztmetszet elemzés biztosításával a WPM-SES lehetővé teszi a préselt hibák azonnali észlelését, mint például az alulpréselés, túlpréselés vagy a helytelen vezeték elhelyezés. Ez lehetővé teszi a valós idejű folyamatbeállításokat, csökkenti a selejtet és az újrafeldolgozást, és biztosítja, hogy minden préselés megfeleljen az iparági szabványoknak a kiváló termék megbízhatóság és biztonság érdekében.

Alkalmas-e a WPM-SES analizátor közvetlenül a gyártási padlón történő használatra?

Igen, hordozható és robusztus kialakítása ideális közvetlenül a gyártásban vagy minőségi laborokban történő használatra. A rendszer nagy sebességű vágása és integrált elemzési munkafolyamata lehetővé teszi a technikusok számára, hogy minőségellenőrzéseket végezzenek anélkül, hogy mintákat külön laborba kellene küldeniük, jelentősen felgyorsítva az ellenőrzési ciklusokat és támogatva a lean gyártási elveket.

Milyen vezetékméreteket tud kezelni a WPM-SES analizátor?

A WPM-SES sokoldalú, és képes a préseléseket elemezni a 0,13 mm²-től (ultrafinom) egészen 6,00 mm²-ig terjedő széles vezeték-keresztmetszeti tartományban. Ez a széles képesség különböző alkalmazásokhoz teszi alkalmassá az autóiparban, repülésben, háztartási gépekben és ipari kábel-köteg gyártásban.

Küldje el kérdését erről a termékről

Termék név

Név*

E-mail*

Telefon

Részletek*

Kód (*) Refresh

Kapcsolódó termékek

Kétsoros Házhuzal Szekvencia- és Folytonossági Tesztgép WPM-8AB

Ajánlatkérés

Kétsoros csatlakozó kábelköteg tesztelő WPM-DC20

Ajánlatkérés

Hordozható Kábelköteg Krimpelési Keresztmetszet Analizátor WPM-SES

Ajánlatkérés

Automatikus kábelköteg keresztmetszet-analizátor rendszer WPM-SE4

Ajánlatkérés

Vonás	Előírás
Vezérlőrendszer	Japán Mitsubishi PLC vezérlő - SBL
Modul vágási tartomány	0,13 ~ 6,00 mm2
Forgási sebesség (vágás és csiszolás)	2800 ford./perc (Németországból importált motor)
Vágási sebesség	2 mm / sec
Vágó kerék	Belső átmérő: 21,7 mm, külső átmérő: 105 mm, vastagság: 0,5 mm (Németországból importált)
Modul őrlési sebessége	2800 ford./perc (Németországból importált motor)
Z-tengely hangolási tartomány	0,00 ~ 5,00 mm
Csiszolópapír OD	100 mm
X tengely eltolása	Japán Panasonic szervomotor
Eclipse elektrolízis terület	Akár 6 mm2
Elektrolízis ideje	5 ~ 30 mp
Kép betöltése	Kiváló minőségű, alacsony torzítású optikai műszer 10-szeres szemlencsével
Többszörös erősítés	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (0,5 elakadt pozícióváltási technológia)
Fogosztás többszörös	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (0,5 elakadt pozícióváltási technológia)
