Krimpelési keresztmetszet analizáló rendszer WPM-SE4

Részletes leírás

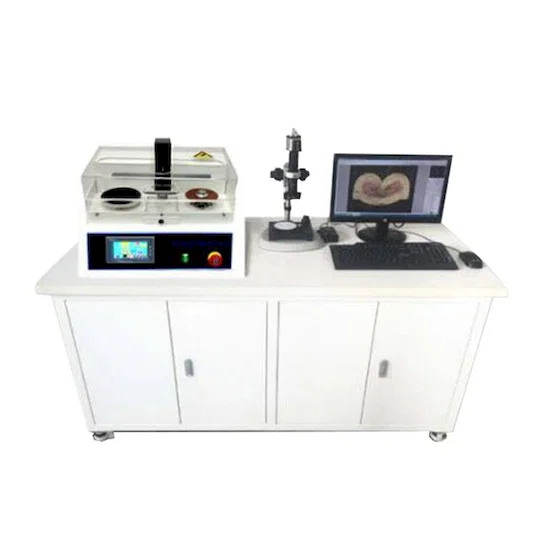

Érjen el páratlan pontosságot a kábelköteg minőség-ellenőrzésében a WPM-SE4 teljesen automatikus terminál keresztmetszet-analizátorral

Bevezetés:

Ban a kábelköteg-gyártás igényes környezetét, biztosítva a A terminál krimpelők integritása és megbízhatósága a legfontosabb. Bevezetése a WPM-SE4 teljesen automatikus terminál keresztmetszet-analizátor, a legmodernebb precíziós műszer, amelyet kifejezetten a Forradalmasítsa a kábelköteg minőségellenőrzési folyamatát. Ez Az átfogó rendszer nem csak egy gép; ez egy teljes megoldás, aprólékosan megtervezve, hogy gyors, pontos és megismételhető kábelköteg-kapcsok keresztmetszeti elemzése. Az autóipartól a repülőgépiparban a WPM-SE4 lehetővé teszi a gyártók számára, hogy garantálja a krimpelési minőség legmagasabb színvonalát, minimalizálva a hibákat és a termék teljesítményének maximalizálása.

Főbb jellemzők és előnyök: A pontosság, a sebesség és az automatizálás újradefiniálása

A A WPM-SE4 a mérnöki kiválóság csúcsa, integrálva élvonalbeli technológiák a páratlan teljesítmény és felhasználói élmény érdekében tapasztalat. Íme egy részletes bontás azokról a legfontosabb funkciókról, amelyek Ez az analizátor nélkülözhetetlen eszköz a minőség-ellenőrzéshez Műveletek:

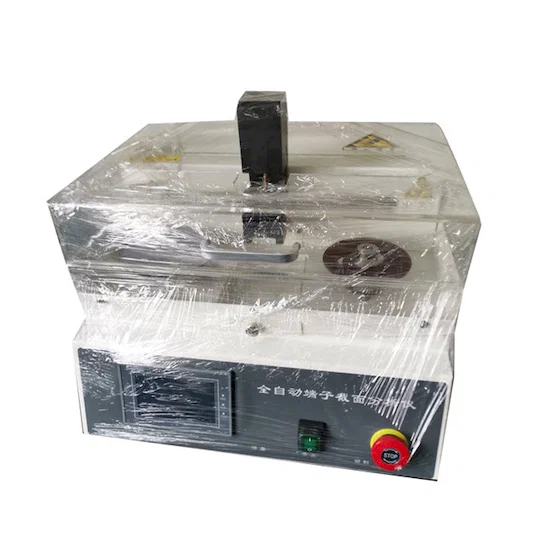

• Teljesen automatikus, integrált rendszer az egyszerűsített munkafolyamathoz: A WPM-SE4 egy teljesen automatikus rendszer, amely zökkenőmentesen integrálja a keresztmetszeti elemzési folyamat minden lépését. A precíziós vágástól és csiszolástól az optikai mintavételig, a korróziótisztításig és a képrögzítésig, Minden automatizálva van egyetlen, összetartó egységen belül. Ez az automatizálás drasztikusan csökkenti a kézi beavatkozást, minimalizálja a kezelői hibákat, és konzisztens, megismételhető eredményeket biztosít.

• Szabadalmaztatott egylépéses vágási és csiszolási technológia: A legújabb szabadalmaztatott technológiát kihasználva a WPM-SE4 egyetlen, szinkronizált műveletben végzi el a vágást és a csiszolást. Ez az innovatív megközelítés garantálja a tökéletes terminálsíkságot – ez a pontos keresztmetszeti elemzés kritikus tényezője. Ez kiküszöböli a külön vágás és csiszolás okozta következetlenségeket folyamatokat, kiváló minta-előkészítést és megbízhatóbb adat.

• Példátlan sebesség: Teljes elemzés mindössze 3 perc alatt: Az idő kritikus fontosságú a gyártásban. A WPM-SE4-et sebességre tervezték, és képes egyetlen terminál teljes feldolgozását és elemzését figyelemre méltó 3 perc alatt elvégezni. Ez a kivételes átviteli sebesség drámaian felgyorsítja a minőséget ellenőrzési folyamat, amely gyorsabb visszajelzést és gyorsabb kiadást tesz lehetővé azonosítás és a termelés hatékonyságának növelése.

• Egyszerű, kényelmes és gyors működés a jobb felhasználói élmény érdekében: Kifinomult technológiája ellenére a WPM-SE4-et egyszerű, kényelmes és gyors működésre tervezték. Az intuitív kezelőfelület és az automatizált folyamatok minimálisra csökkentik a képzést és maximalizálja a kezelő hatékonyságát. Összpontosítson az eredményekre, ne összetett eljárások.

• Japánból importált nagyfelbontású képgyűjtő rendszer a kompromisszumok nélküli tisztaság érdekében: A WPM-SE4 szíve a Japánból importált nagyfelbontású képgyűjtő rendszer. Ez a fejlett rendszer hihetetlenül részletes keresztmetszeti képeket készít, biztosítva a pontos mérést és elemzést. A kiváló képminőség lehetővé teszi a krimpelés pontos kiértékelését megalapozottabb minőségi döntésekhez vezet. A rendszer 5 millió pixeles japán ipari HD videorendszerrel büszkélkedhet, amely kivételes vizuális tisztaságot biztosít.

• Japánból importált szegmens kisebb zoom optikai rendszer a részletes megfigyeléshez: Az analizátor egy Japánból importált szegmens nélküli zoom optikai rendszert tartalmaz. Ez a kiváló minőségű optikai rendszer 30 ~ 312X teljes videónagyítási tartományt biztosít, lehetővé téve mind az áttekintő perspektívákat, mind a rendkívül részletes vizsgálatot krimpelő szerkezetek. Ez a sokoldalú nagyítási tartomány biztosítja, hogy kivételesen képes elemezni a terminál keresztmetszetének minden aspektusát világosság.

• Precíziós alkatrészek a megingathatatlan megbízhatóság és pontosság érdekében: A WPM-SE4 prémium alkatrészekből készült a hosszan tartó teljesítmény és a kivételes pontosság érdekében:

  • Német motor: Biztosítja a vágó- és csiszolómechanizmusok erőteljes és megbízható működését.

  • Japán Panasonic szervomotorok (X és Y tengely): Precíz és ellenőrzött mozgást biztosítanak mind az X, mind az Y tengely számára vágási és csiszolási folyamat, garantálva a pontosságot és a Ismételhetőség.

  • Japán Mitsubishi PLC vezérlő: A rendszer intelligens agyaként működik, biztosítva az összes automatizált folyamat zökkenőmentes és összehangolt működését.

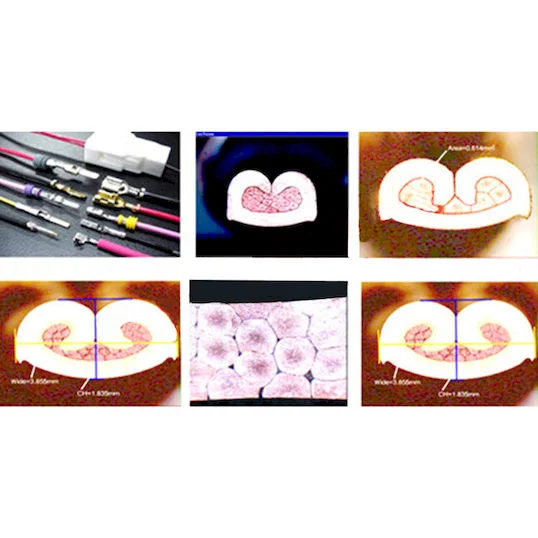

• Átfogó terminálszakasz-elemző szoftver (Japánból importált): A WPM-SE4 Japánból importált professzionális sorkapocsszakasz-elemző szoftverrel van felszerelve. Ezt a szoftvert kifejezetten krimpelés elemzésére tervezték keresztmetszetek széles skáláját kínálva a számszerűsítse a krimpelés minőségét. Az adatbiztonság és a szoftverintegritás érdekében a A szoftver titkosítási zárral van ellátva, és CD-n található.

• Széles alkalmazható huzaltartomány a sokoldalú teszteléshez: A WPM-SE4-et úgy tervezték, hogy a huzalméretek széles spektrumát kezelje, 0,01 ~ 50 mm² huzaltartománnyal. Ez a sokoldalúság biztosítja, hogy az analizátor sokféle változatot képes befogadni kábelköteg-alkalmazások, a finom jelvezetékektől a nagyobb teljesítményig Kábelek.

• Tartós és finom német importált penge: A vágási folyamat Németországból importált 110X0,5 mm-es átmérőjű pengét használ. Ez a penge finom, mégis tartós jellegéről híres, tiszta és precíz vágást biztosít, miközben megőrzi a hosszú távú élességet és megbízhatóságot.

• Precíz korróziótisztítás az optimális képtisztaság érdekében: A rendszer tartalmaz egy terminális korróziós folyadéktisztítási folyamatot, amely mindössze 5 másodperc alatt fejeződik be. Ez a gyors tisztítási lépés eltávolítja a törmeléket és a szennyeződéseket a keresztmetszet, amely optimális képtisztaságot biztosít a pontos elemzéshez.

• Állítható LED-es világítás az egyenletes megvilágítás érdekében: A teljesen fehér, állítható LED-es világítóberendezés egyenletes és szabályozott megvilágítást biztosít a terminálon Keresztmetszet. Ez az állítható világítás biztosítja az optimális láthatóságot és képminőség, függetlenül a végberendezés anyagától vagy a környezeti megvilágítástól feltételek.

• Kompakt helyigény a munkaterületekbe való egyszerű integráció érdekében: A W500XD350XH350-es méreteivel a WPM-SE4 kompakt helyigényrel büszkélkedhet, így könnyen integrálható a meglévő laboratóriumi vagy gyártóüzemi munkaterületekbe.

Műszaki adatok:

Alkalmazások:

A A WPM-SE4 teljesen automatikus terminál keresztmetszet-analizátor elengedhetetlen minőség-ellenőrzéshez számos iparágban, többek között:

• Autóipari kábelköteg-gyártás: Az autóipari elektromos rendszerek megbízhatóságának és biztonságának biztosítása.

• Repülés és védelem: A repülőgépek és védelmi rendszerek kritikus vezetékezésére vonatkozó szigorú minőségi előírások teljesítése.

• Fogyasztói elektronika: Az elektronikus eszközök vezetékvégződéseinek hosszú távú teljesítményének garantálása.

• Ipari berendezések gyártása: A gépek és vezérlőrendszerek vezetékeinek robusztusságának ellenőrzése.

&
