Automatikus elrendezésű kábeltekercselő gép 320 mm tárcsaátmérővel WPM-2024L

Name: Automatikus elrendezésű kábeltekercselő gép 320 mm tárcsa...
Brand: JINGWEI
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

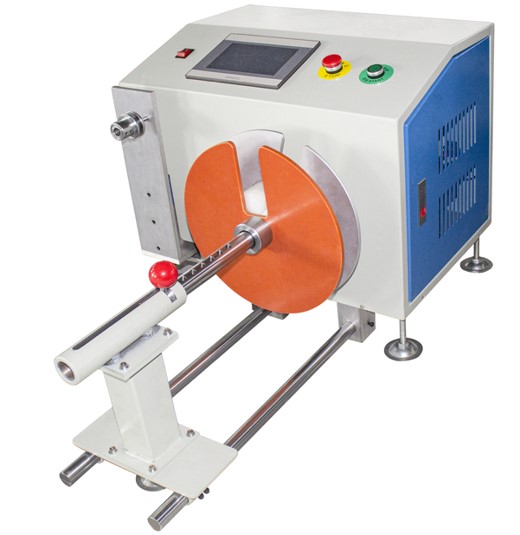

Automatikus elrendezésű tekercselő gép WPM-2024L

Ez a fejlett tekercselő gép a funkciók és képességek széles skáláját kínálja. A gép tekercselésének belső átmérője 50 és 200 milliméter között van, rugalmasságot biztosítva a különböző tekercselési követelményekhez. A tekercsek száma az egyedi igényeknek megfelelően állítható. A 320 milliméteres maximális tárcsaátmérővel könnyedén képes kezelni a nagyobb tárcsákat. Az elrendezési löket két változatban kapható - a standard 120 milliméteres és az opcionális 200 milliméteres.

A gép bemeneti feszültsége lehet AC220V 50 Hz-en vagy 60 Hz-en, vagy AC110 V 50 Hz-en vagy 60 Hz-en. Ezenkívül speciális feszültségek testreszabhatók, hogy megfeleljenek az adott elektromos követelményeknek. A gép névleges teljesítménye kevesebb, mint 800 watt, ami hatékony energiafogyasztást biztosít. Teherbírása 15 kilogramm, így alkalmas különféle anyagok kezelésére. A gép maximális mérete 900 x 600 x 450 milliméter, kompakt, mégis funkcionális kialakítást biztosítva. A gép nettó tömege 60 kilogramm, bruttó súlya 65 kilogramm.

Fő elektromos alkatrészek:
1. A gép tekercselő mechanizmusát egy 750 wattos szervomotor hajtja, reduktorral kombinálva. Ez a kombináció precíz és megbízható tekercselési műveleteket biztosít.
2. A vezérlőrendszer egy PLC-ből és egy érintőképernyős integrált gépből áll, amely intuitív vezérlést és egyszerű kezelést kínál.
3. A csúszó vezetősín a japán NSK-ból származik, amely kiváló minőségéről és tartósságáról ismert.
4. Az állvány és az alváz házi készítésű, biztosítva a stabilitást és a tartósságot.
5. 2 relével és egy OMRON érzékelőkészlettel van felszerelve a pontos érzékelés és vezérlés érdekében.
6. A stabil áramellátás biztosítása érdekében egy tápegység is létezik.
7. A vonalmechanizmus egy lépcsős állványos dugattyús vonalpéldát alkalmaz, amely hatékony huzalelrendezést biztosít.

Rögzítőelem feldolgozása:
1. A gép fontos szerelőlapját CNC számítógépes gong numerikus vezérlő megmunkáló központ segítségével gyártják, biztosítva a nagy pontosságot és minőséget.
2. A feldolgozó alkatrészek szigorúan megfelelnek a mérnöki tervnek. Különféle megmunkálási folyamatokat, például marógépet, darálót, esztergagépet, huzalvágást és hőkezelést alkalmaznak az alkatrészek minőségének és pontosságának biztosítása érdekében. A feldolgozás után elvégzik a befogást, az elektromos szerelést és az üzembe helyezést.
3. A használt kábelköteg (tengely) Sai acél anyagból készül. A méret az ügyfél rendelkezésére áll. A gép csak tekercselő tengellyel van felszerelve a hatékony tekercselési műveletek érdekében.

Mik a WPM-2024L Automata Kábelcsévélő Gép főbb specifikációi és képességei?

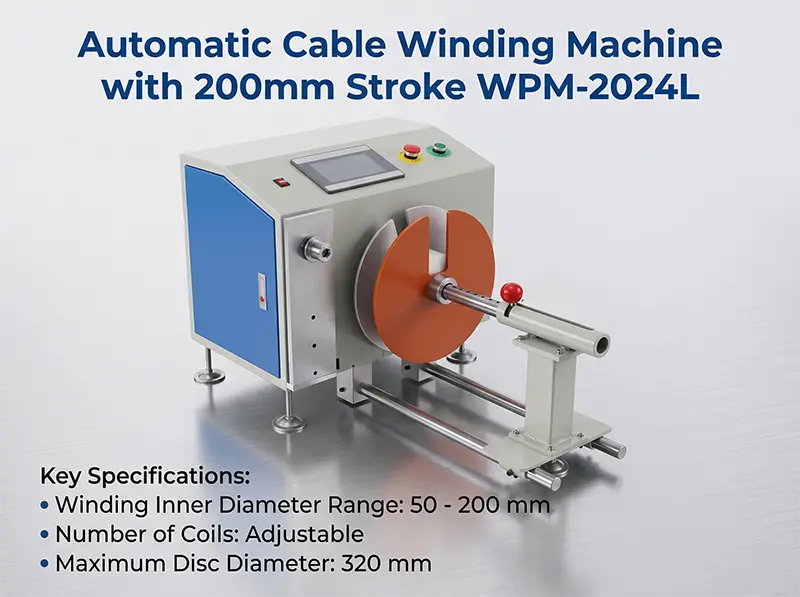

A WPM-2024L ipari huzalgyártásra tervezték, 200 mm-es lökéssel. Főbb specifikációk közé tartozik az 50-200 mm-es csévélési belső átmérő tartomány, a maximális 320 mm-es tárcsaátmérő és 15 kg teherbírás. Biztosítja a hatékony és precíz automatikus elrendezésű csévélést különféle kábel- és vezetékfeldolgozási alkalmazásokhoz.

Milyen típusú kábelekhez vagy vezetékekhez alkalmas ez az automata csévélőgép?

Ez a gép egy sokoldalú kábelfeldolgozó gép, amely alkalmas a huzalgyártásban használt széles körű vezetékekre és kábelekre. Beállítható belső átmérője és robusztus 15 kg teherbírása ideálissá teszi az autóipari vezetékek, készülékvezetékek, vezérlőkábelek és más ipari vezetékegységek feldolgozásához, amelyek rendezett, egységes csévélést igényelnek.

Hogyan járul hozzá az 'automatikus elrendezésű csévélés' funkció a gyártási folyamatomhoz?

Az automatikus elrendezésű csévélés funkció biztosítja, hogy a kábelek egyenletesen és szorosan legyenek felcsévélve kézi beavatkozás nélkül. Ez növeli a gyártási hatékonyságot, minimalizálja az összekuszáldódást és a károsodást, és garantálja a köteg következetes minőségét. Leegyszerűsíti a kábelfeldolgozási megoldását a munkaidő csökkentésével és a huzalgyártás kimenetének megbízhatóságának javításával.

Mi a fő előnye a WPM-2024L modell 200 mm-es löketének?

A 200 mm-es löket meghosszabbított csévélési hosszt biztosít, lehetővé téve hosszabb kábelszegmensek feldolgozását egyetlen, hatékony ciklusban. Ez a képesség kulcsfontosságú nagyobb huzalok létrehozásához vagy jelentős hosszúságú több kábel csévéléséhez, közvetlenül növelve az átviteli sebességet, és így hatékony ipari csévélőgéppé téve a méretezett műveletekhez.

Könnyen integrálható-e a WPM-2024L egy meglévő vezetékfeldolgozó sorba?

Igen, a WPM-2024L automata kábelcsévélő gépet robusztus vezetékfeldolgozó megoldásként tervezték a zökkenőmentes integráció érdekében. Szabványos ipari lábnyoma, felhasználóbarát vezérlői és megbízható teljesítménye lehetővé teszik, hogy könnyen beilleszthető legyen meglévő huzalgyártási munkafolyamatokba, automatizálva a csévélési szakaszt, hogy növelje a teljes sor hatékonyságát és következetességét.
