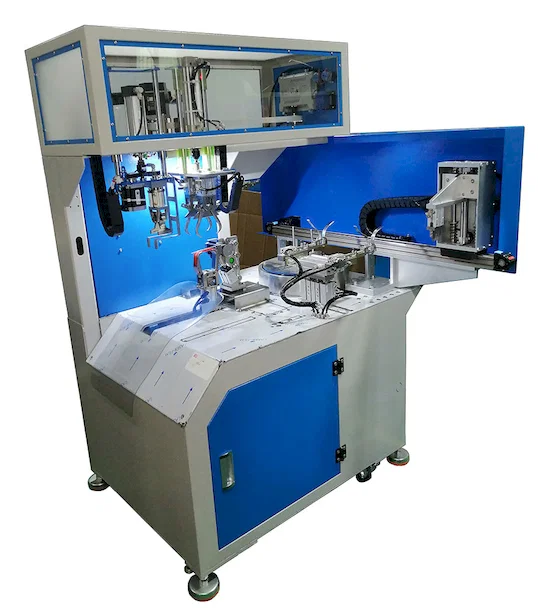

Automatikus koax kábelvágó, csupaszító, tekercselő és kötőgép WPM-URT-81M

Name: Automatikus koax kábelvágó, csupaszító, tekercselő és köt...
Brand: JINGWEI
SKU: WPM-URT-81M
Availability: InStock
Rating: 5 (1 reviews)

A koaxiális kábelvágó és csupaszító gép online verziója csatlakozik a WPM-URT-81M
tekercselő és kötőgéphez Műszaki paraméterek:
Alkalmazható huzalátmérő ≤10 mm
Vágási hossz 1-5 m
Vágási vonal hosszának pontossága: ±2 mm/m
A 8 számjegyű egyetlen kábelkötegelő megjelenésének tekercselése
A tekercselés távolsága 80-200 mm
Kötési átmérő ≤40 mm
A fej rögzítési hossza kisebb vagy egyenlő, mint 130 mm
Farok hossza ≤200 mm
Termelési hatékonyság: ≤1300 / H (1-5 m)
Alkalmazható kötőszalag: Bevont vasmag ≤ 7,5 kg / tekercs
Alkalmazható légnyomás: 0,5-0,6 mpa
Tápegység: NEMZETI szabvány 220V / 50Hz
A gép teljesítménye: 3,5 kW / H
Gép mérete: kb. 1200L * 1500W * 1600Hmm
A gép súlya: kb. 300 kg

Fő alkatrészek:
Henger: Yadeke henger és mágnesszelep,
Motor: Tekercselő szervomotor 1500W Turbot
Motor: vonal transzlációs szervomotor 750W Turbot
Motor: Adagolószalag 57 zárt hurkú motor villámverseny
Motor: Csavart összekötő öv 57 léptetőmotor mennydörgő verseny
Motor: tárolószalagos motor 6W fix fordulatszám
Vonalfordítás: dupla csúszka
Lineáris modul: zárt hurok + lineáris vezető
PLC: erő
Képernyő: méretszabályozás 7 hüvelyk
Tápegység: átlátszó vetülék
Keret: vaskeret, kék és fehér, festett
Huzalfogó / csavaró karom / alsó karom Anyag: rozsdamentes acél
Anyaghiány riasztás 1: nagy mennyiségű bejövő anyag kimerült, háromszínű lámpa zümmög
Anyaghiány riasztás 2: szalag kimerült, háromszínű lámpa zümmög
Hajtásrendszer: nagy megbízhatóságú szervorendszer, vezérlőrendszer a nagy sebességű stabil ipari vezérlőhöz és rendszerszoftverhez, kínai és angol kétnyelvű változat.

Mik a WPM-URT-81M Automata Koaxiális Kábelgép fő funkciói?

A WPM-URT-81M egy teljesen integrált káfeldolgozó gép, amely négy kulcsfontosságú funkciót hajt végre automatikusan: koaxiális kábelek hosszra vágása, a kábelvégek lehámozása, a feldolgozott kábelek rendezett csomókba tekercselése, valamint ezeknek a tekercseknek kötőszalaggal vagy szalaggal történő kötözése. Ez egy teljes megoldást kínál a kész kábelkötegek vagy tekercsek előkészítéséhez szállításra vagy összeszerelésre.

Mekkora a gép termelési kapacitása és pontossága?

Ez az ipari kábelgép akár 1300 feldolgozott kábel óránkénti nagy sebességű előállítását kínálja. 1 és 5 méter közötti kábelhosszokat kezel, ±2 mm-es vágási és hámozási pontossággal, biztosítva ezzel az egyenletes minőséget és a minimális anyagpazarlást a koaxiális kábelgyártósor számára.

Mekkora kábelt képes kezelni a WPM-URT-81M?

A gép legfeljebb 10 mm külső átmérőjű koaxiális kábelek feldolgozására van tervezve. Robusztus kialakítása és állítható szerszámzata széles körű szabványos koaxiális kábelekhez alkalmassá teszi, amelyeket távközlésben, hálózatépítésben és audio/video alkalmazásokban használnak.

Hogyan járul hozzá ez a gép egy ipari vezeték-köteg gyártósorhoz?

A vágási, hámozási, tekercselési és kötözési folyamatok automatizálásával a WPM-URT-81M kiküszöböli a kézi munkát, drasztikusan növeli az átviteli sebességet és biztosítja az egységes termékminőséget. Csökkenti az üzemeltetési költségeket, minimalizálja az emberi hibákat és zökkenőmentes, folyamatos munkafolyamatot biztosít, ami elengedhetetlen kábel-feldolgozó berendezéssé teszi a skálázható, nagy mennyiségű gyártás számára.

Könnyen beállítható és üzemeltethető-e a gép különböző kábel specifikációkhoz?

Igen, az automata vezeték-köteg gép hatékony átállásokra van tervezve. Az operátorok a kívánt kábelhosszt, a hámozási paramétereket és a tekercs méretet egy felhasználóbarát vezérlőfelületen keresztül adhatják meg. A gép szerszámzata és vezetői állíthatók, hogy a 10 mm-es tartományon belül különböző kábelátmérőket tudjon befogadni, lehetővé téve a gyors átállást a gyártási feladatok között minimális állásidővel.
