A WPM-K203 feszességmentes előtoló koaxiális és kisméretű vezérlőkábelekhez, Φ0.6-5 mm külső átmérőig. Legfeljebb 25 kg-os tekercsről csévél le, és legfeljebb 2.5 m/s sebességgel adja tovább egy csupaszító vagy préselő állomásra, 220 V 50 Hz egyfázisú táplálásról. Az állvány 830×550×950 mm, tömege 40 kg, így az egység a táplált gép mellé áll, nem külön sorba.
A koaxiális kábel puha dielektrikumot és vékony köpeny alatti fonott árnyékolást hordoz. Álló tekercsről egyenesen húzva a dielektrikum minden ütemnél terhelődik, ami megváltoztatja a kapacitást, és a belső ér elmozdulhat az árnyékoláson belül. A K203-nál a kábelt egy függőleges sínen mozgó tánckar által tartott hurokba húzzák, és a hajtás a kar helyzetét követi; a következő gép tehát a hurokból vesz kábelt, míg a tekercs csak annak utántöltésére fordul, és az ütemek között a kimeneti húzás megszűnik.
Az előtoló csoporton belül a WPM-02 a kompakt egység 8.8 kg-mal és 14 kg kapacitással, a WPM-F001 és a WPM-F003 pedig 750 W-os motort használ 50 kg-hoz és 60 kg-hoz, közzétett vezetéktartomány nélkül. A WPM-500C 35 kg-os tekercsekhez készül, 85-320 mm belső átmérővel. A K203 az egyetlen ezek közül, amelyet ilyen szűk, Φ0.6-5 mm-es vezetéktartományra és 2.5 m/s-os adagolási sebességre adtak meg.
Fő jellemzők
1. Kábeltartomány Φ0.6-5 mm, RG típusú koaxot, triaxot és vékony köpenyű vezérlőkábelt lefedve.
2. Adagolási sebesség 2.5 m/s-ig, a következő gép üteméhez állítva.

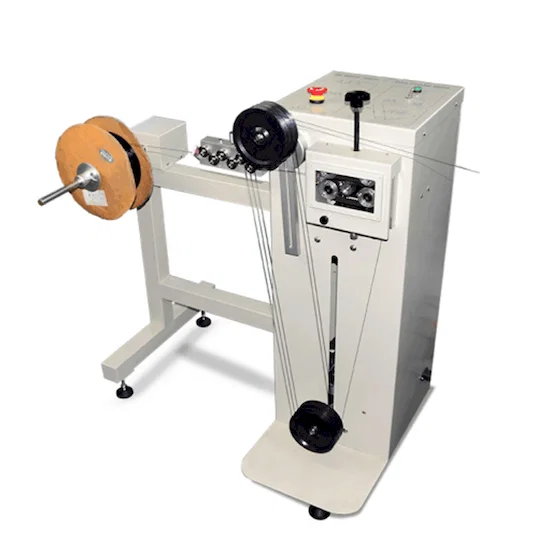

3. Függőleges sínen mozgó tánckar pufferként szolgáló kábelhurkot tart; a hajtás a kar helyzetét követi, így a lecsévélés igényvezérelt, nem folyamatos.

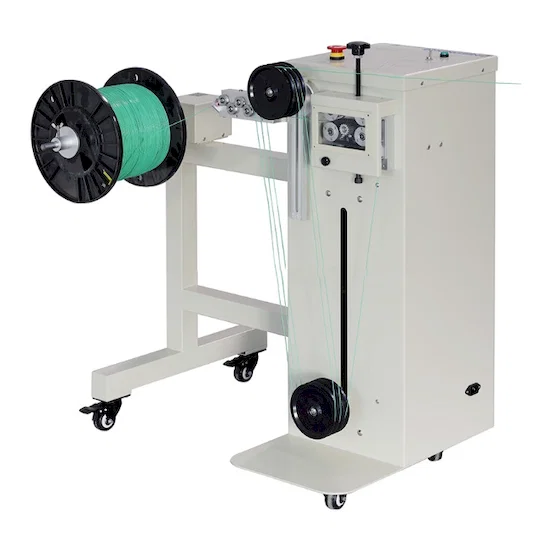

4. 25 kg-os tekercskapacitás az oszlop bal oldali orsóján, a tekercsperem az állványtól szabadon.

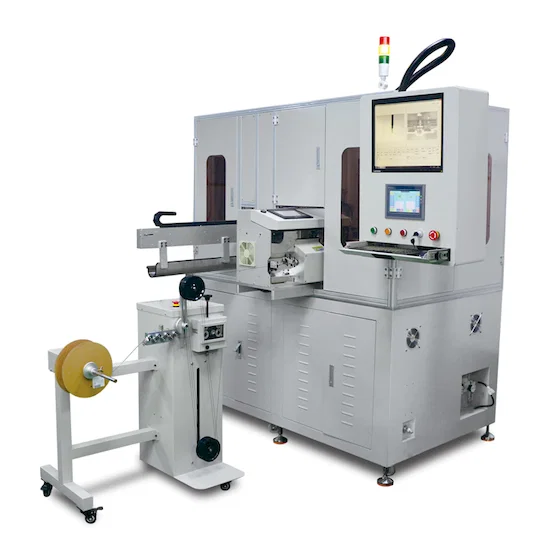

5. Kimeneti vezetőgörgő-készlet a kábel egy vonalba állítására egy asztali csupaszító belépési magasságával, ahogy az egység állványon álló gépet ellátva látható.
6. Az oszlop tetején lévő vezérlődoboz indítógombot és gomba alakú vészleállítót tart elérhető helyen; 220 V 50 Hz, 40 kg négy szintezőtalpon.
Műszaki adatok
| Paraméter | Specifikáció |
|---|
| Típus | WPM-K203 |
|---|
| Gép típusa | Feszességmentes tánckaros előtoló |
|---|
| Alkalmazható vezetékméret | Φ0.6-5 mm |
|---|
| Max. adagolási sebesség | 2.5 m/s |
|---|
| Max. tekercstömeg | 25 kg |
|---|
| Tápellátás | 220 V / 50 Hz |
|---|
| Méretek | 830×550×950 mm |
|---|
| Tömeg | 40 kg |
|---|
Alkalmazások
— Autóipari kamerás és antennacsatlakozók: RG típusú koax lecsévélése csupaszítás és kábelhüvely-préselés előtt
— RF- és műsorszóró patch-kábel szerelése: koax 25 kg-os tekercsről vágó-csupaszító gépbe
— Set-top box és router jumper sorok: vékony koax asztali csupaszítóhoz, a dielektrikum nyúlása nélkül
— Mérő- és műszerkábel szerelése: köpenyezett kábel, ahol a belső ér nem nyúlhat meg
— Koax csupaszító cellák nagy ütemszámmal, ahol a tekercs tehetetlensége egyébként húzná a belső eret
