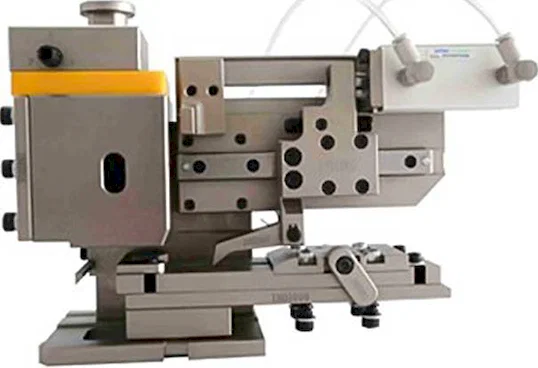

A TA-20F európai pneumatikus préselő aplikátor zászlós kábelhüvelyekhez, pneumatikus végadagoló mechanizmussal és függőleges aplikátortesttel. Szabványos aplikátoralapon keresztül több préselő géppel kompatibilis.
A végadagolás a szalagot hosszában tolja a szerszámba, amit a zászlós kábelhüvelyek megkövetelnek: a hüvely a fülecshez képest derékszögben áll, így az oldalsó adagolás megcsavarná a szalagot a léptetés közben. Az adagolás a préslökettől időzített, és a függőleges szerszámszár a hüvelyre zár, miközben a fülecset laposan az üllőhöz tartja.
Ott használják, ahol a kábelköteg zászlós kábelhüvelyeket hordoz a szabványos nyitott hüvelyű kábelhüvelyek mellett, és csereszerszámként a már pneumatikus végadagolásra felszerszámozott gépeken.
Fő jellemzők
1. Pneumatikus végadagoló mechanizmus, amely a szalagot hosszában lépteti a szerszámba
2. Függőleges aplikátortest, a szerszámszár közvetlenül a zászlós hüvelyre zár
3. Zászlós kábelhüvely-szerszám lapos üllőfelülettel, amely préselés közben megtámasztja a fülecset
4. Légkör betolható fittingekkel, külön adagoló- és préselővezetékkel
5. Osztásos zárási magasságú gyűrű a szerszámfejen a présmagasság beállításához
6. Szabványos aplikátoralap, amely adapterlemezek nélkül illeszkedik több préselő géphez
Műszaki adatok
| Paraméter | Specifikáció |
|---|
| Típus | TA-20F |
|---|
| Típus | Európai pneumatikus préselő aplikátor |
|---|
| Alkalmazás | Zászlós kábelhüvelyek |
|---|
| Adagoló mechanizmus | Pneumatikus végadagolás |
|---|
| Funkció | Pneumatikus függőleges aplikátor |
|---|
| Kompatibilitás | Különböző préselő gépek |
|---|
Alkalmazások
— Zászlós kábelhüvelyek préselése szigetelt vezetékre, ahol a hüvely a fülecshez képest derékszögben áll
— Kábelköteg-összeállítás, amely zászlós és nyitott hüvelyű kábelhüvelyeket kever ugyanazon a soron
— Pneumatikus aplikátorállomások végadagolásra felszerszámozott gépeken
— Kopott zászlós kábelhüvely-aplikátor cseréje, a meglévő gépalap újrahasználatával
— Gépjármű- és készülékkábelköteg-részegységek, ahol a zászlós fülecsnek préselés közben laposnak kell maradnia
