Kis négyzet alakú érintőképernyős intelligens huzalcsupaszító gép kezelési útmutatója | Többfunkciós kábelvágó és -csupaszító gép útmutató

A kínai és angol nyelv szabadon váltható, kérjük, válassza a "Kínai" vagy "ENGLISH" lehetőséget a következő oldalra lépéshez.
Az alábbiakban a paraméterbeállítás főoldala látható.

A rendszer kezelőfelülete egy 160×107 LCD érintőképernyőből áll. Az alábbiakban bemutatjuk az egyes gombok funkcióját:
Vezeték vissza: Tartsa lenyomva ezt a gombot, a vezeték a vezetékbemeneten és az adagolókeréken keresztül szállítható, és a vezeték visszahúzható a vágóélről, és szükség szerint szabadon állítható.
Vezeték be: Tartsa lenyomva ezt a gombot, a vezeték a vezetékbemeneten keresztül az adagolókerék továbbításával a vágóélhez juttatható, és szükség szerint szabadon állítható.
PRO: A program száma. A különböző specifikációjú vezetékrudak paraméterei, amelyeket meg kell dolgozni, különböző programszámokban vannak tárolva, hogy a következő alkalommal előhívhatók legyenek.
Hossz: A vágott és hámozott vezeték teljes hossza (max. 100 m).
Elülső HOSSZ: A vezetékfej hossza, amelyről a külső köpenyt le kell hámozni; azaz a rézvezeték hossza, amelyet el kell távolítani a külső köpenyből.
Lehámozás: Ha a hámozási érték nagyobb, mint a vezetékvég érték, teljes hámozásról van szó, ellenkező esetben félhámozásról.
Farok HOSSZ: A vezetékfarok hossza, amelyről a külső köpenyt lehámozták; azaz a rézvezeték hossza, amely szabaddá válik, amikor a külső köpenyt eltávolítják.
Vágó ÁTMÉRŐ: Az a mélység, amellyel a vágó belevág a külső bőrbe hámozáskor. Minél nagyobb a kés szélessége, annál sekélyebb a vágás. Minél kisebb, annál mélyebb lesz a vágás.
(Fontos emlékeztető): A vezetékátmérő értéke a tényleges vezeték külső átmérője alapján adható meg, de körülbelül 1-2 mm-rel kisebbnek kell lennie a tényleges méretnél a külső bőr átvágásához. Például: a vezeték külső köpenyének külső átmérője 5 mm, a vezetékátmérőt körülbelül 4,5 mm-re kell beírni. Ha a rézvezeték megsérül, növelje az értéket; ha a vezetékfej vagy farok nem hámozható le, csökkentse az értéket)
Vágó Vissza: Az az érték, amennyit a vágó visszahúzódik, miután belevágott a vezetékbe a bőr lehámozásakor; annak biztosítására, hogy a vágó elkapja a vezetéket és lehámozza a bőrt. Minél vastagabb a vezeték, annál nagyobb a visszahúzási érték, és minél vékonyabb a vezeték, annál kisebb a visszahúzási érték.
(Visszahúzási érték: általában körülbelül 0,5-3 mm-re állítsa be, ami azt jelenti, hogy a vágó 0,5-3 mm-t húzódik vissza)
Darabszám: Állítsa be a tervezett gyártási mennyiséget. Amikor a gép által feldolgozott vezeték eléri ezt az értéket, a gép automatikusan leáll és figyelmeztetést ad.
Tétel: Állítsa be a gyártási kötegelt mennyiséget, a gép néhány másodpercre szünetelhet, amikor eléri a mennyiségi számot, és az időzítő által megadott idő szerint szünetel.
Kész: Megjeleníti az aktuálisan előállított teljes mennyiséget. Amikor "Kész" = "Darabszám", a gép automatikusan leáll.
Tétel késleltetés: Amikor a gép eléri a beállított "Tétel" számot, a gép a beállított idő szerint szünetel. Ha 1-re van állítva, 1 másodpercig szünetel, ha 2-re van állítva, 2 másodpercig szünetel, és így tovább. Ha "0"-ra van állítva, a gép leáll, és manuálisan meg kell nyomnia az indító gombot a további működéshez.
Lépés: Nyomja meg az indító gombot automatikus módban, a gép automatikusan fut a beállított összértékig, majd leáll; nyomja meg az indító gombot egy lépéses módban, a gép csak egy lépést végez, nyomja meg az indító gombot a következő lépés folytatásához; egy ciklusos módban nyomja meg az indító gombot, a gép egy ciklust fut le (egy vonal vágása).
Indítás: Ugyanaz a funkciója, mint a kezelőpanel zöld szilárd gombjának. Nyomja meg egyszer, a gép elindul, amíg a feldolgozott mennyiség el nem éri a beállított teljes összeget.
Stop: Ugyanaz a funkciója, mint a kezelőpanel sárga szilárd gombjának. Nyomja meg egyszer, a gép automatikusan leáll a vezeték feldolgozása után.
Alaphelyzetbe állítás: A paraméterek beállítása után egyszer alaphelyzetbe kell állítani az indításhoz.
Vész-Stop: Ugyanaz a funkciója, mint a kezelőpanel piros szilárd gombjának. Nyomja meg, amikor a gép működik, a gép azonnal leáll; amikor a gép leáll, a gépet alaphelyzetbe kell állítani az indításhoz.

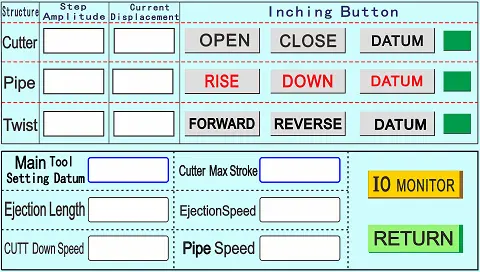

【Nyitás/Zárás/Dátum】
Ez a három gomb olyan kapcsoló, amelyet a vágó kalibrálásakor kell használni.
Nyitás: Ha folyamatosan kattint a "Nyitás" gombra, a felső és alsó vágó lassan egy bizonyos távolságra kinyílik.
Zárás: Ha folyamatosan kattint a "Zárás" gombra, a felső és alsó vágó lassan közeledik egymáshoz, amíg a záródások át nem keresztezik egymást.
Dátum: Kattintson a "Dátum" gombra a vágó gyors visszaállításához az eredeti helyzetbe.
【Paraméter beállítások】Oldal beállítási utasítások

Cső be: A vezetékcső tud ütni.
Kerék be: A kimeneti szíjtárcsa felemelhető a vezetékfej hámozásakor (a hengeremelő funkcióval rendelkező gép rendelkezik ezzel a funkcióval).
Vezeték hiány kikapcsolva: A gép elindítása után nincs vezeték az első kerékben, és a gép automatikusan leáll.
Gumi vágás kikapcsolva: A gép elindítása után, a külső köpeny lehámozásakor, szorítsa meg a kapcsot, hogy leverje a lehámozott hulladék bőrt.
Csúszó kar kikapcsolva: Ehhez a funkcióhoz robotkar telepítése szükséges.
Görgő sebesség: A bemenő és kimenő vezetékszíjtárcsák forgási sebessége 1-től 100-ig állítható, ahol 1 a leglassabb és 100 a leggyorsabb.
Vágó sebesség: Állítsa be a vágó futási sebességét, az állítható tartomány 1-100, 1 a leglassabb, 100 a leggyorsabb.
Hámozási sebesség: A vezetékköpeny lehámozásának sebessége 1-100 tartományban állítható, ahol 1 a leglassabb és 100 a leggyorsabb.
Vágási sebesség le: Állítsa be a vágó futási sebességét, amikor a vágó vág, az állítható tartomány 1-100, 1 a leglassabb, 100 a leggyorsabb.
Kidobási sebesség: Állítsa be a vezeték kimeneti kerék futási sebességét a vezeték kiadásakor. Az állítható tartomány 1-100, 1 a leglassabb, 100 a leggyorsabb.

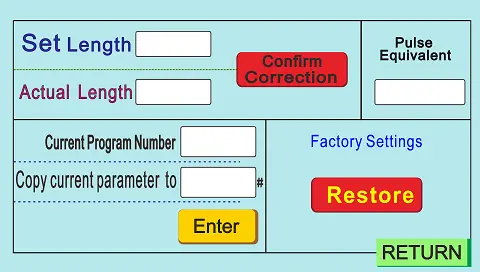

【Hossz módosítás】Paraméter beállítás leírása
【Hossz módosítás】：A ténylegesen feldolgozott vezeték hosszának hibájának korrigálására szolgál.
Beállított hossz: Beállítja a levágandó vonal hosszának értékét.
Tényleges hossz: A gép által levágott tényleges hosszérték.
Miután megadta ezt a tényleges értéket, nyomja meg a 【Hossz módosítás】 gombot, a gép levág egy vonalat, amelynek hossza megegyezik a beállított hosszal.
Tényleges vágó átmérő: Állítsa be a tényleges vezetékátmérőt.
Vezetékátmérő együttható: Általában nem kell beállítani, a rendszer alapértelmezett.
Gyári beállítás: Nyomja meg ezt a gombot a gép által beállított paraméterek eredeti állapotba való visszaállításához. Javasoljuk, hogy ne nyomja meg ezt a gombot.
【Középső hámozás beállítás】：Nyomja meg, és lépjen be a következő beállításba.

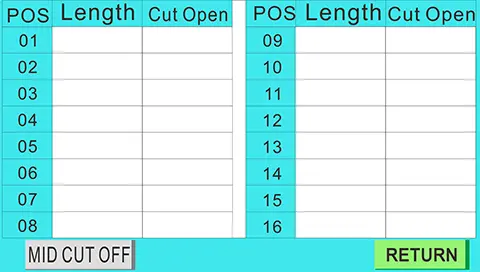

【Középső vágás be/ki】Nyitott módban a főoldal teljes hossza, vezetékfej és vezetékfarok hossza össze van kapcsolva. Összesen 16 középső hámozás, 01 pozíció 【Hossz】 Adja meg az első vágás pozícióját a közepén, 【Vágás nyitva】 a meghúzott távolság. Például: A teljes hossz 200 mm, hámozzon 20 mm-t a középső 100 mm-nél, hogy szabaddá tegye a rézvezetéket, azaz állítsa be a 01 hossz = 100, hámozás = 20.
Nyomja meg az 【IO Monitor】 gombot a következő beállítási oldalra lépéshez.
Minden IO felügyeleti pont megfelel az alaplap egy-egy bekötési pontjának. Általában a felügyelet be van kapcsolva, amikor a gép rendellenes, a probléma meghatározásához.
Tippek a hámozáshoz és hibakereséshez:
A paraméterek megadása utáni hibakereséskor először kapcsolja az "automatikus" módot "egy lépéses" módba a vezeték teszteléséhez. A kielégítő eredmények elérése után kapcsoljon "automatikus" módba a vezeték formális feldolgozásához.
