A WPM-490N kézi, vízszintes szakítóvizsgáló vezeték, kábelhüvelyek és csatlakozók húzóerejének mérésére, 0-490 N leolvasással tárcsás műszeren. A befogó lökete 70 mm, a szorítópofa lökete 9 mm, a tokmány állítása 10 mm. Az egység tömege 20 kg, mérete 600 x 185 x 190 mm.
A kábelköteg-műhelyekben a húzóvizsgálatot gyakran rugós mérleggel végzik, ahol a leolvasás attól függ, milyen gyorsan húz a kezelő. A 490N a mintát egy szorítóblokk és egy vezetékbefogó közé teszi csúszó kocsin; az ágy oldalán lévő forgattyú a kocsit a vezetéke mentén mozgatja, a tárcsa pedig tartja a csúcsértéket. A szorítópofák 9 mm-es lökettel zárnak a kábelhüvely hüvelyére vagy a szigetelésre, a tokmány pedig 10 mm-en állítható a különböző kábelhüvely-szélességekhez.

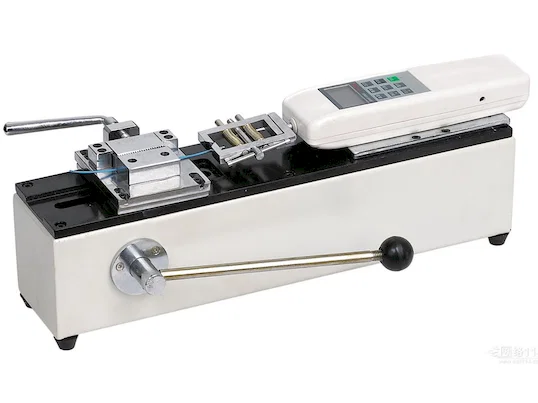

Ez a pár tárcsás műszere. A WPM-ADL-0.5KN 500 N-t fed le digitális műszeren, 0.01 N felbontással és ±0.5% pontossággal, míg a 490N mechanikus tárcsán olvas, és nem igényel elemet vagy töltést. Műhelyi ellenőrzéshez a tárcsa elegendő; tűréshez kötött, rögzített értékhez a digitális egységet kell választani.
Fő jellemzők
1. 0-490 N tartomány mechanikus tárcsán, a húzás utáni csúcsértéken leolvasva, elem és tápegység nélkül.
2. 70 mm-es befogólöket biztosítja a kocsi útját, hogy a préselt kábelhüvelyt kihúzza a szigetelésből.
3. 9 mm löketű szorítópofák zárnak a kábelhüvely hüvelyére vagy a vezetékre a szorítóblokknál.
4. 10 mm-es tokmányállítás különböző kábelhüvely-szélességekhez, második pofakészlet nélkül.
5. Az ágy oldalán lévő forgattyú és golyós fogantyú hajtja a kocsit, így a húzási sebesség a kezelő keze alatt marad.
6. 20 kg, 600 x 185 x 190 mm-es ágyon, az ágy mentén hornyokkal a szorítóblokk áthelyezéséhez.
Műszaki adatok
| Paraméter | Specifikáció |
|---|
| Típus | WPM-490N |
|---|
| Gép típusa | Kézi vízszintes szakítóvizsgáló |
|---|
| Vizsgálati tartomány | 0-490 N |
|---|
| Készlettípus | 5, 10, 20, 30, 50 |
|---|
| Befogócsúszka löket | 70 mm |
|---|
| Szorítópofa löket | 9 mm |
|---|
| Tokmány állítás | 10 mm |
|---|
| Méretek | 600 x 185 x 190 mm |
|---|
| Tömeg | 20 kg |
|---|
Alkalmazások
— Préselés húzásvizsgálata: kábelhüvely-vezeték húzóerő ellenőrzése a tárcsán lévő minimumhoz.
— Vezetékszakítás: vezető szakítóereje bekötő- és szerelővezetéken.
— Csatlakozó megtartása: ház-vezeték megtartás kis csatlakozókon.
— Hegesztés húzása: hegesztett és ultrahangos kötések szakadásig húzva.
— Bejövő ellenőrzés: mintahúzás vásárolt préselt vezetékeken.
