A JW-BL10 a Komax pengebefogóhoz készült csupaszítópenge, volfrámkarbid vagy gyorsacél kivitelben. Közvetlen cserealkatrész Komax sorozatú gépekhez, és más sorozatú gépekhez is kínálják, amelyek ugyanazt a befogómintát használják.

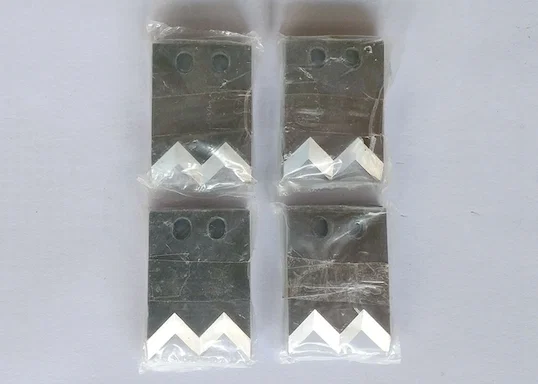

A formája eltér az általános csupaszítópenge formájától. A test tömör téglalap alakú lemez két átmenő furattal, amelyek osztása a befogóhoz illik, a vágóvég pedig V-orr, amelyet két köszörült ferde alkot, egy pontban találkozva. Mindkét ferdét a külső felületről köszörülik, így a penge két oldallapon vág, és a pontot a mögötte lévő teljes lemezvastagság támasztja. Ez a kialakítás illik a Komax csupaszítófej nagyobb zárási sebességéhez, ahol egy vékony penge meghajlana, mielőtt a szigetelést elvágja. Az anyagot ugyanúgy választják, mint a választék többi tagjánál: volfrámkarbid hosszú sorozatokhoz és abrazív szigeteléshez, gyorsacél általános PVC-munkához.
A pengéket a gépsorozat szerint rendelik, egyedi profilok kérésre elérhetők. A kétfuratos rögzítés adja a penge helyzetét, így az elkopott pengét a csupaszítófej újraállítása nélkül cserélik; a szokásos cserepont az elgömbölyödött V-pont vagy a ferdék mentén futó fényes kopási sáv.
Fő jellemzők
1. Komax-kompatibilitás: a Komax befogóminta szerint készül, és azokhoz a más sorozatú gépekhez is kínálják, amelyek ezt használják.
2. Anyagválasztás: volfrámkarbid hosszú sorozatokhoz és abrazív szigeteléshez, gyorsacél általános PVC-munkához.
3. Kettős ferde V-orr: két köszörült oldallap találkozik egy pontban, a pontot pedig a teljes lemezvastagság támasztja.
4. Kétfuratos rögzítés: a penge helyzetét a furatok adják, nem az állítás, így a csere ugyanoda kerül vissza.
5. Tömör lemeztest: elegendő merevség a Komax csupaszítófej zárási sebességéhez, ahol egy vékony penge meghajlana.
6. Egyedi profilok kérésre elérhetők, a gépsorozat és a vezetéktartomány szerint rendelve.
Műszaki adatok
| Paraméter | Specifikáció |
|---|
| Típus | JW-BL10 |
|---|
| Cikk | Csupaszítópenge |
|---|
| Anyagválaszték | Volfrámkarbid vagy gyorsacél |
|---|
| Kompatibilitás | Komax sorozat és más sorozatú gépek |
|---|
| Élkialakítás | V-orr, két köszörült ferde (fotó) |
|---|
| Rögzítés | Két átmenő furat téglalap alakú lemezen (fotó) |
|---|
| Testreszabás | Kérésre elérhető |
|---|
| Alkalmazás | Vezeték-csupaszítás, kábel-csupaszítás |
|---|
Alkalmazások
— Komax sorozatú csupaszítógépek kábelköteg-gyártásban, csupaszítópenge cseréjeként.
— Más sorozatú gépek, amelyek ugyanazt a pengebefogó mintát használják, ahol a Komax-formátumú penge az elérhető alkatrész.
— Kábelköteg-sorok, amelyek PVC és vékonyfalú autóipari vezetéket futtatnak nagy zárási sebességgel.
— Hosszú gyártósorozatok abrazív szigetelésen, ahol a volfrámkarbid változatot írják elő.
— Pengecsere a gépnél, amikor a V-pont elgömbölyödik vagy a ferdéken kopási sáv látszik.
