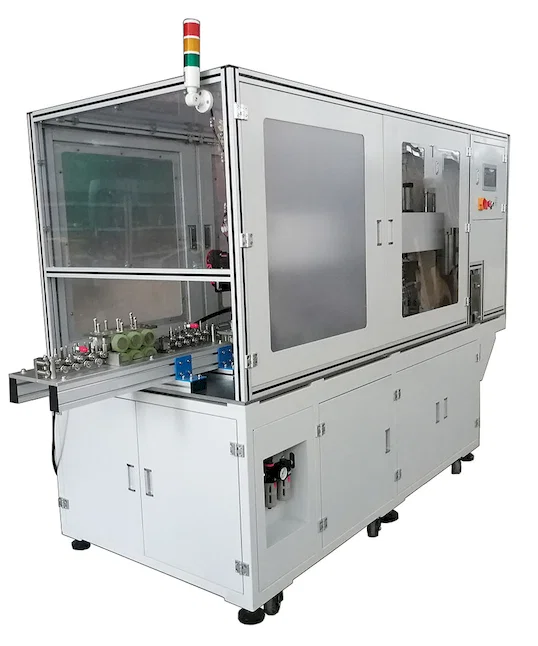

A WPM-CPRT-02TH 4-8 mm-es kábelt vág 3-14 m-re ±15 mm-rel, mindkét végét csupaszítja, a hosszt körbe tekercseli és dupla kötéssel zárja. A tekercs 200-300 mm állítható belső átmérőn képződik, és 40 mm vagy kisebb átmérőnél kötöződik, így a kész termék két kötéssel tartott lapos gyűrű, nem hajtogatott köteg.
Külön vágó-, csupaszító- és tekercselőállomás azt jelenti, hogy a tekercset egyszer lemérik, egy második állomáson csupaszítják és egy harmadikon tekercselik, a darabszámot pedig közöttük egyeztetik. Itt a kábel tekercsáruként lép be és csupaszított, kötözött gyűrűként távozik egy menetben, ami kiveszi a két átadást és a kézi csupaszításhossz-ellenőrzést. A teljesítmény 200-380 pcs/h.
A CPRT választékon belül kitölti a rést a 2-5 mm-es CPRT-02TH, 3-40 m-es vágásaival és 300-400 mm-es tekercsével, valamint a nyolcas alakban kötöző 6-10 mm-es CPRT81TH között. A 02TH2 a 4-8 mm-t fedi 3-14 m-en, 200-300 mm-es gyűrűvel, tekercsenként kétszer kötöz, és 380 pcs/h-t tart 4 kW-os hajtással.
Fő jellemzők
1. Vágás, kétoldali csupaszítás, körbetekercselés és dupla kötözés egy menetben, 3-14 m hossztartományon.
2. 4-8 mm kábel: nehezebb a 2-5 mm-es CPRT-02TH-nál, könnyebb a 6-10 mm-es CPRT81TH-nál.
3. 200-300 mm állítható kör-belső átmérő, kisebb gyűrű, mint a 02TH 300-400 mm-e.
4. Dupla kötés 40 mm vagy kisebb átmérőnél: tekercsenként két szalag, így a tekercs szállítás közbeni elvágás esetén is tart.
5. 200-380 pcs/h, mindkét vég csupaszításával, 4 kW-os hajtásról, 220 V / 50 Hz-en.
6. 2500 x 1100 x 1850 mm-es védett szekrény, mintegy 1200 kg, 220 V / 50 Hz tápellátás.
Műszaki adatok
| Paraméter | Specifikáció |
|---|
| Típusszám | WPM-CPRT-02TH |
|---|
| Alkalmazható vezetékátmérő | 4-8 mm |
|---|
| Vágási hossz | 3-14 m |
|---|
| Vágási pontosság | ±15 mm |
|---|
| Kötözési mód | Dupla kötés |
|---|
| Kör belső átmérője | 200-300 mm, állítható |
|---|
| Kötés átmérője | ≤40 mm |
|---|
| Csupaszítás | Automatikus csupaszítás mindkét végén |
|---|
| Termelékenység | 200-380 pcs/h |
|---|
| Tápellátás | 220 V / 50 Hz |
|---|
| Gép teljesítménye | 4 kW |
|---|
| Gép mérete | 2500 H x 1100 Sz x 1850 M mm |
|---|
| Gép tömege | 1200 kg |
|---|
Alkalmazások
— Hálózati zsinórkészletek: 4-8 mm PVC hálózati zsinór 3-8 m-re vágva, mindkét végén csupaszítva és duplán kötözött gyűrűbe tekercselve kartonokhoz.
— Kültéri és kerti kábel: 4-6 mm gumi kábel 5-14 m-es hosszban, gyűrűzve és kötözve kiskereskedelmi bemutatáshoz.
— Csörlő- és szerszámkábel: 5-8 mm hajlékony kábel 4-10 m-re vágva, csupaszítva és tekercselve berendezés-ellátáshoz.
— Színpadi és audio tápkábel: 4-6 mm háromerű kábel 200-300 mm belső átmérőjű gyűrűbe tekercselve bérleti készlethez.
— Szivattyú- és kompresszorkivezetések: 6-8 mm kábel mindkét végén csupaszítva, gyűrűzve és duplán kötözve OEM csomagoláshoz.
