Horoghurok-hajlító gép fémhuzalokhoz 1-6 mm JW-ST02
Horoghurok-hajlító gép fémhuzalokhoz 1-6 mm JW-ST02 Thumb

Horoghurok-hajlító gép fémhuzalokhoz 1-6 mm JW-ST02

📅 2025-05-11 👁️ 180
  • Termékmodell: JW-ST02

  • Műszaki adatok

    Huzalméret: 1-6 négyzet
    Hajlítási forma: U és kerek
    Vezérlés: Érintőképernyős kapcsoló
    Kijelző: Matematikai kijelző
    Szelep: Légnyomásszelep nyomásmérővel
  • Ajánlatkérés

A JW-ST02 egy ciklusban alakít horgokat, U formákat, teljes köröket, íveket és félköríveket 1-6 mm2-es fémhuzalból. Az alakítófej légvezérelt, a hajlítási adatokat az érintőképernyőn adják meg, az üzemi nyomást pedig a gép oldalán lévő szelepen és nyomásmérőn állítják be.

A csapos sablonon végzett kézi hajlítás minden alkalommal más sugarat ad, és általában második művelet kell a hurok zárásához. Itt a pneumatikus fej egy löketben a szerszám köré hajlítja a huzalt, és a darab készen jön ki; mivel a hajlítási adatokat számként adják meg az érintőképernyőn, a következő tételt ugyanazokból az értékekből állítják be, nem fény felé tartott mintáról.

Csak hajlít: nem vág, nem csupaszít és nem egyenesít, ami megkülönbözteti a JW-ST03 csupaszítógéptől és a CT01 drótkötél-vágótól. A választékon belül a fülhurkok, S-horgok és huzalfogantyúk egysége, nem a vezetővégek előkészítéséé.

Fő jellemzők

1. 1-6 mm2-es huzaltartomány, lefedi a vas- és színesfémhuzalt, amelyet vasalási alkatrészekhez használnak.

2. U forma, kör, ív és félkörív egy ciklusban, másodlagos záró menet nélkül.

3. Érintőképernyő numerikus bevitellel a hajlítási paraméterekhez, így az ismétlődő munkák előhívhatók, nem próbálgatással újraállítandók.

4. Pneumatikus alakítófej nyomásszeleppel és nyomásmérővel, az erőt a huzalmérethez igazítva, nem a kezelő karjához.

5. Piros vészleállítás a felső panelen és állítható lábak a szintezéshez egyenetlen padon.

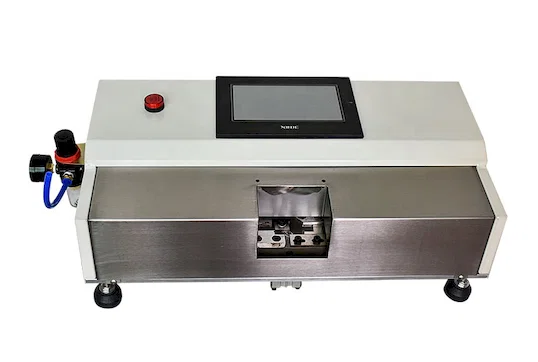

6. Szerszámtömb süllyesztve egy kefélt rozsdamentes homlokpanel mögé, így a huzalt asztalmagasságban adják be, és a kész darab szabadon kiesik.

Műszaki adatok

ParaméterSpecifikáció
TípusJW-ST02
Gép típusaPneumatikus horog- és hurokhajlító gép
Huzalméret-tartomány1-6 mm2
Hajlítási képességU forma, körforma, ívek, félkörívek
MűködésEgyszeri alakítás
VezérlésÉrintőkapcsoló numerikus kijelzéssel
EnergiarendszerLégnyomás-szelep nyomásmérővel
AnyagkompatibilitásVashuzal, fémhuzal, különféle huzalok

Alkalmazások

— Vasalásüzemi gyárak: S-horgok és fülhurkok vashuzalból, egy ciklusban alakítva.

— Kiállítás- és polcrendszerek: huzalhorgok és U-konzolok perforált lemezhez és állványrendszerekhez.

— Huzalkosár- és kocsigyártás: fogantyúk és peremhurkok a pneumatikus fejen hajlítva.

— Kert és kerítés: hurokvégek és ívszakaszok bevont huzalon.

— Ruházati kiegészítők: tépőzáras huzalalkatrészek akasztókhoz és bemutatóállványokhoz.

Automatic looping machine with touch screen, red button and looped copper wire insetAutomatic looping machine compared with manual bending pliers and poor bendsLooping machine with bending mechanism, U-shape and round loop samplesLooping machine 500x270x170mm dimensions with pneumatic regulator and parameter tableLoop samples: copper wires looped both ends and yellow-sleeved loopsTouch screen, bending mechanism and air pressure valve close-upsFront and rear views of the compact automatic looping machineTop, side and base views showing pneumatic routing on the looping machineAccessories: three fixtures, blue air tube, foot pedal and power cable
