Teljesen automatikus kétfejű kapocskrimpelő, ónozó és házbehelyező gép JW-DHHI

📅 2026-05-05 👁️ 2,192
  • Termékmodell: JW-DHHI

  • Műszaki adatok

    Teljesen automatikus kétfejű krimpelő, ónozó és házbeszúró gép JW-DHHI
    Alkalmazható vezeték AWG18–32
    Vágási hossz 50mm–800mm
    Szigeteléseltávolítási hossz 0,1mm–10mm
    A-vég szigeteléseltávolítása 0,1mm–8mm (csavarással és ónozással)
    B-vég szigeteléseltávolítása 0,1mm–10mm (csavarás és ónozás nélkül)
    Vezetékcső átmérő 1,5mm–5mm
    Krimpelési pozíció Digitális beállítás
    Tápellátás AC 220V 50/60Hz
    Méretek 2340×2100×1700mm
    Súly Kb. 1000KG
    Kapacitás 1300–1700 db/óra (2PIN 5-pozíciós rövid vezetékek esetén, termékfüggő)
  • Ajánlatkérés

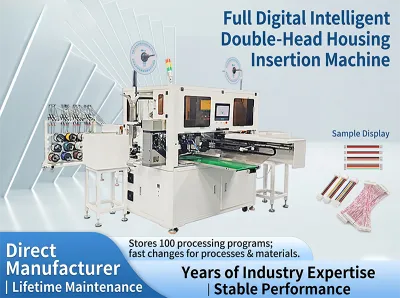

A JW-DHHI teljesen automatikus kétfejes kábelsaru-préselő gép, amely csavarást, ónozást és házba helyezést is végez, így a vezeték mindkét végén készen hagyja el a cellát, nem kell második állomásra vinni. AWG18–32 vezetéket futtat 50–800 mm vágási hosszal és 0.1–10 mm csupaszítási mélységgel. Nagy volumenű csatlakozó-szerelvényeket gyártó kábelköteg-üzemek használják, hogy a házba helyezés és a préselési minőség egy vezérlő alatt maradjon.

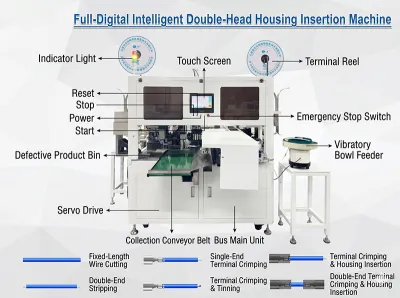

Fő jellemzők

  • Házba helyezés mindkét végén — a két végű és az egy végű házba helyezés is programozott, beleértve a hosszú-rövid vezetékes munkákat, ahol a távoli véget a ház felhelyezése után préselik.
  • Csavarás és ónozás az A végen — az egy végű csavarás és a bemártó ónozás a cikluson belül fut, ezen az oldalon 0.1–8 mm, a sima oldalon 0.1–10 mm csupaszítással.
  • Kétcsatornás erőfigyelés — a préselőerőt mindkét fejen figyelik, miközben egy CCD kamera valós időben ellenőrzi a kábelsaru jelenlétét és pozícióját.
  • Hibás darabok kizárása — a hibás darabokat automatikusan kiválogatja, és kijelzi a hiba helyét, így a kezelő az okot javítja, nem kézzel válogat ládákat.
  • Hibrid szervohajtás — a csendes szervotengelyek gyorsan mozgatják az állomásokat, a finom osztású behelyezéshez szükséges pozíciópontossággal.
  • Önnullázó csavaróegység — a csavaró egység minden vezetékátmérőnél nullára áll vissza, kézi igazítás nélkül.
  • Kíméletes adagolás — egy állítható frekvenciájú ferde vibrációs adagoló mozgatja a kábelsarukat anélkül, hogy felkarcolná a bevonatot vagy elakasztaná a pályát.

Műszaki adatok

TípusJW-DHHI kétfejes házbahelyező gép
Alkalmazható vezetékAWG18–32
Vágási hossz50–800 mm
Csupaszítási hossz0.1–10 mm
A-vég csupaszítása0.1–8 mm, csavarással és ónozással
B-vég csupaszítása0.1–10 mm, csavarás és ónozás nélkül
Csőátmérő1.5–5 mm
Préselési pozícióDigitális beállítás
Teljesítmény1300–1700 pcs/h, 2PIN 5 állásos rövid vezetékeken
TápellátásAC 220 V, 50/60 Hz
Méretek2340 × 2100 × 1700 mm
TömegKb. 1000 kg

Alkalmazások

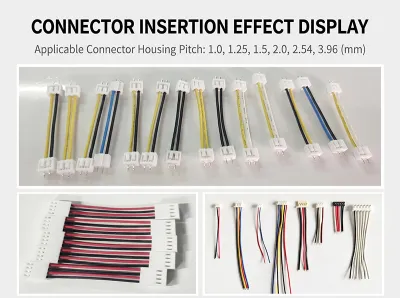

  • Műanyag házban végződő elektronikai kábelkötegek
  • Autóipari részegységek vegyes kábelsaru- és házvégekkel
  • Háztartásigép-kábelkötegek hosszú gyártási sorozatokban
  • Csatlakozó-szerelvények, ahol a préselés és a behelyezés egy ciklusban történik
  • Ipari vezérlőkábelezés ónozott sodrott érpárokkal

Miért válassza ezt a modellt

Egy vezérlő fedi a préselést, a csavarást, az ónozást és a behelyezést, ami kiveszi a puffer­készletet és az újrakezelést, amit a külön állomások igényelnek. A programokat termékenként tárolják, így az átállás fájl-előhívás és szerszámcsere, nem mechanikai újrabeállítás. A konstrukció a szó teljes értelmében automatikus kábelköteg-megmunkáló gép: a kábelsaru-préselő, -ónozó és -behelyező gép, valamint a CCD-s vizuális ellenőrzésű présgép egy vázon és egy selejtkapun osztozik. A nem szabványos házak befogóit a vevő rajza alapján, egyedi megoldásként ajánljuk, az üzembe helyezési támogatást pedig a gyár közvetlenül biztosítja.
