Teljesen automatikus terminál krimpelő és ónozó gép, két vezeték csavaró gép JW-WTT

📅 2026-05-08 👁️ 1,007
  • Termékmodell: JW-WTT

  • Műszaki adatok

    Alapfunkció Kétvezetékes csavarás, kapocsszem krimpelés, huzal ónozás, huzal vágás, szigetelés eltávolítás
    Alkalmazható vezetékek UL/PVC/PE elektromos vezeték, szilikon vezeték, több erű rézvezeték
    Vezeték átmérő tartomány 0,5-2,5 mm²
    Csavarás emelkedés 3-10 mm (állítható)
    Ónozási hossz 0,5-10 mm (állítható)
    Vezeték hossz tartomány 50-1500 mm (állítható)
    Termelési hatékonyság 800-1200 darab/óra
    Tápellátás AC220V / 50Hz/60Hz, 1,5KW
    Levegőnyomás követelmény 0,5-0,7 MPa
    Gép méretek H2200 × Sz1500 × Ma1650 mm
    Nettó tömeg 680 kg
  • Ajánlatkérés

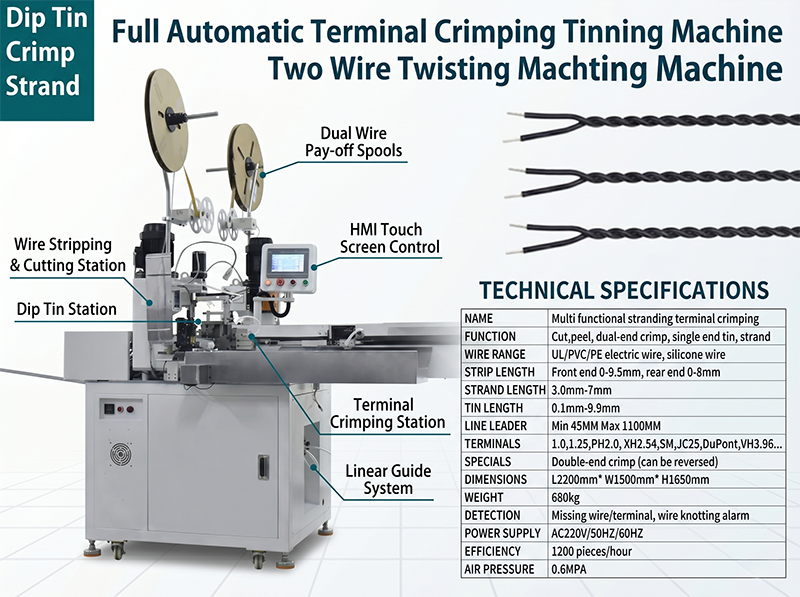

A JW-WTT teljesen automatikus kábelsaru-préselő és -ónozó gép, amely két vezetőt össze is csavar, így csavart, préselt és ónozott vezeték készül anélkül, hogy állomások között mozgatnák. 0.5–2.5 mm²-es UL, PVC, PE és szilikon vezetéket dolgoz fel sodrott rézvezetővel, óránként 800–1200 darabot. Kábelköteg-műhelyek, amelyek préselés előtt kézzel csavarják az érpárokat, ezzel a lépéssel és annak szórásával váltják ki a kézi munkát.

Fő jellemzők

  • Három funkció, egy ciklus — a csavarás, a préselés és az ónozás automatikus sorrendben fut, ami kizárja a kézi átrakásból eredő elcsúszást.
  • Teljes PLC vezérlés — az adagolás, vágás, hámozás, csavarás, préselés, ónozás és kidobás érintőképernyős receptből fut, kézi beavatkozás nélkül.
  • Szervo és golyósorsós mozgás — a pozíciók pontosan tartanak, így a csavarási osztás egyenletes, a préselőerő ismételhető, az ón vastagsága pedig állandó marad.
  • Állítható folyamatablak — a csavarási osztás 3–10 mm, az ónozási hossz 0.5–10 mm, a vezetékhossz 50–1500 mm, mindezt a panelen állítják.
  • Széles anyagfedés — a gyakori kábelsaruk és vezetéktípusok szerszám- és paramétercserével kezelhetők, nem a gép cseréjével.
  • Karbantartható kivitel — a munkállomásokon kopás- és korrózióálló fémelemeket használnak, olyan elrendezéssel, amely gyors hozzáférést ad a napi karbantartáshoz.
  • Biztonsági reteszelések — a túlterhelés-védelem, a vészleállítás és a szakadásriasztás védi a kezelőt és csökkenti a nem tervezett állásidőt.

Műszaki adatok

TípusJW-WTT
AlapfunkcióKét vezeték csavarása, kábelsarupréselés, vezetékónozás, vágás, szigeteléshámozás
Alkalmazható vezetékekUL, PVC és PE vezeték, szilikonvezeték, sodrott rézvezeték
Vezetékátmérő-tartomány0.5–2.5 mm²
Csavarási osztás3–10 mm, állítható
Ónozási hossz0.5–10 mm, állítható
Vezetékhossz-tartomány50–1500 mm, állítható
Teljesítmény800–1200 pcs/h
TápellátásAC 220 V, 50/60 Hz, 1.5 kW
Légnyomás0.5–0.7 MPa
MéretekH2200 × Sz1500 × M1650 mm
Nettó tömeg680 kg

Alkalmazások

  • Autóipari kábelkötegek sodrott érpárokkal egy kábelsaruba
  • Háztartásigép-kábelezés, amely ónozott csavart végeket igényel
  • Elektronikai és hírközlési berendezések kábel-szerelvényei
  • Orvosi és ipari vezérlő kábelkötegek finom osztású alkatrészekkel
  • Szenzor- és jelvezetékek, ahol két vezető közös lezárást kap

Miért válassza ezt a modellt

Három folyamat egy házban két kezelési lépést és a gyenge kézi csavarást követő újramunkálást szünteti meg. Két vezetékes csavarógépként vág és hámoz is, így a vezeték már előkészítve érkezik a préselő állomásra. A platform szabványos kivitel, így egy új kábelsaru szerszámozása rövid határidejű tétel, nem teljes gépújratervezés. A gyári mérnökök a vezeték- és kábelsaru-rajz alapján adnak ajánlatot, a távtámogatás pedig kiterjed az automatikus vezetékpréselő, -ónozó és -csavaró gép paramétereinek beállítására az első gyártási sorozat alatt.
