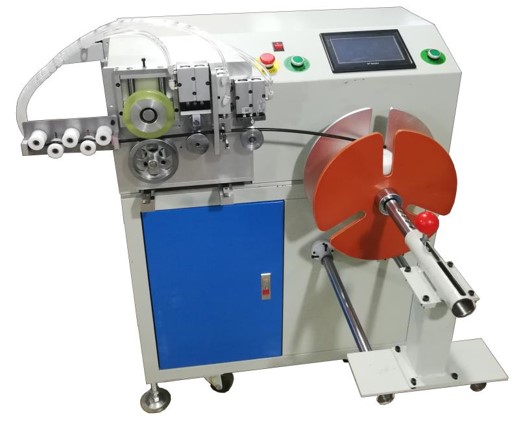

Állítható huzalvágó és tekercselőgép WPM-110CL

Részletes leírás

Címsor: A precizitás és az automatizálás újradefiniálva: A fejlett huzalvágó tekercsgép a kiváló huzalfeldolgozáshoz

Bevezetés:

Tapasztalja meg a huzalfeldolgozás hatékonyságának és pontosságának új korszakát fejlett huzalvágó tekercsgépünkkel. Ezt a korszerű berendezést úgy tervezték, hogy automatizálja és optimalizálja a huzaltekercselési és -vágási műveleteket, kivételes pontosságot és egyenletes eredményeket biztosítva. A kiváló minőségű fő elektromos alkatrészeketés aprólékosan kidolgozott mechanikai alkatrészeket tartalmazó gépet megbízhatóságra, tartósságra és kiváló teljesítményre tervezték igényes gyártási környezetben.

Főbb jellemzők és előnyök:

• Nagy pontosságú tekercselő mechanizmus: A robusztus, 750 W-os szervomotorral és bolygóreduktorral működő tekercselő mechanizmus sima, pontos és erőteljes tekercselést biztosít. Ez a kombináció garantálja az egyenletes tekercselési minőséget és a hatékony működést.
• Intelligens PLC vezérlőrendszer érintőképernyős felülettel: Az integrált PLC vezérlőrendszer a felhasználóbarát érintőképernyővel kombinálva intuitív kezelést és precíz vezérlést biztosít a gép összes funkciójához. A tekercselési paraméterek és beállítások programozása egyszerű és hatékony, maximalizálva a kezelő kényelmét.
• Japán NSK csúszó vezetősín a sima és pontos mozgás érdekében: A japán NSK márkájú csúszó vezetősínek felhasználásával a gép kivételesen sima és pontos lineáris mozgást biztosít. Ez a prémium alkatrész hozzájárul a huzaltekercselési folyamat általános pontosságához és megbízhatóságához.
• Robusztus és tartós állvány és ház: A masszív, saját készítésű állványra és alvázra épülő gépet hosszú távú tartósságra és stabilitásra tervezték igényes ipari környezetben. Robusztus felépítése egyenletes teljesítményt biztosít, és minimalizálja a rezgést működés közben.
• Megbízható elektromos alkatrészek az egyenletes teljesítmény érdekében: A fő elektromos alkatrészkéntkét relékészletet és egy OMRON érzékelőkészletet tartalmazó gép megbízható és egyenletes elektromos teljesítményt garantál. Ezek a kiváló minőségű alkatrészek hozzájárulnak a berendezés általános stabilitásához és hosszú élettartamához.
• Integrált pneumatikus huzalvágó mechanizmus: A beépített pneumatikus huzalvágó mechanizmus tiszta, hatékony és automatizált huzalvágást biztosít a tekercselés után. Ez az automatizált folyamat kiküszöböli a kézi vágási lépéseket, növelve a termelékenységet és a pontosságot.
• Pontos mérőszámlálás forgó jeladóval: A gép húzós forgó útmérő alapú mérőszámláló mechanizmust alkalmaz a rendkívül pontos huzalhossz méréshez. Ez a precíz mérőszámlálási képesség biztosítja az egyenletes tekercshosszt és minimalizálja az anyagveszteséget.
• CNC megmunkált rögzítőelemek precíziós mérnöki munkához: A kritikus szerelőlemezeket és a feldolgozó szerelvényeket CNC számítógépes gong numerikus vezérlésű megmunkáló központok segítségével gyártják. Ez kivételes pontosságot és méretpontosságot biztosít, hozzájárulva a gép általános minőségéhez és teljesítményéhez.
• Kiváló minőségű feldolgozás és összeszerelés: Minden alkatrész szigorú feldolgozáson megy keresztül a mérnöki terveknek megfelelően, beleértve a marást, csiszolást, esztergálást, huzalvágást és hőkezelést. Ez az aprólékos gyártási folyamat, amelyet gondos befogás, elektromos szerelés és üzembe helyezés követ, garantálja a legmagasabb minőséget és teljesítményt.
• Testreszabható huzalrögzítő (tengely) a sokoldalúság érdekében: A tartós rozsdamentes acélból készült huzalrögzítő (tengely) testreszabható az ügyfelek egyedi igényeinek megfelelően. A gép szabványos orsóval van felszerelve a huzaltekercseléshez, amely lehetővé teszi a különböző huzaltípusokhoz és tekercsméretekhez való alkalmazkodást.
• Állítható tekercselési paraméterek a rugalmasság érdekében: A felhasználók könnyen beállíthatják a tekercs belső átmérőjét (50-300 mm), a tekercselési métereket vagy fordulatokat, valamint a tekercselési sebességet (1-8 fordulat/másodperc), hogy megfeleljenek a különböző huzalspecifikációknak és tekercskövetelményeknek.
• Opcionális sorlöket különböző tekercshosszokhoz: A gép alapfelszereltsége 120 mm-es sorlöket, opcionálisan 200 mm-es löket áll rendelkezésre a hosszabb tekercsek feldolgozásához, így alkalmazkodóképességet biztosít a különböző tekercshosszúságokhoz.
• Tárcsaátmérő opciók széles választéka: Válasszon több tárcsaátmérő közül (220 mm, 280 mm, 320 mm, 350 mm – 350 mm testreszabható), hogy optimalizálja a gépet a különböző tekercsméretekhez és huzaltérfogatokhoz.
• Kompakt helyigény és kezelhető súly: Az L800×W1000×H1030 méreteivel és 180 kg súlyával a gép viszonylag kompakt helyigényt kínál, így alkalmas különféle gyártási környezetekhez.

Műszaki adatok:
